Diseño de edificios con estructura de acero. Es el proceso de ingeniería coordinado que convierte los requisitos operativos del propietario en una solución segura., sistema estructural edificable y económico. Abarca mucho más que elegir tamaños de vigas y columnas.. El equipo de diseño debe definir la geometría del edificio., evaluar las condiciones y cargas del sitio, Seleccione los sistemas de estructura y estabilidad., miembros de diseño y conexiones, coordinar fundaciones y servicios, y publicar dibujos que los fabricantes y montadores puedan utilizar sin ambigüedades.
Una construcción de acero exitosa comienza con información clara. Durar, altura libre, cargas de grúa, entrepisos, sistemas de almacenamiento, equipo, puertas, clima local, Las condiciones sísmicas y la futura expansión pueden cambiar la solución estructural.. Cuando estos requisitos se establecen tempranamente, El ingeniero puede optimizar el peso del acero y al mismo tiempo proteger la seguridad., facilidad de servicio y eficiencia de la construcción.
¿Qué es el diseño de edificios con estructura de acero??
El diseño estructural determina cómo un edificio soportará la gravedad., viento, nieve, sísmico, cargas operativas y de grúa desde el techo y los pisos hasta los cimientos. Los ingenieros crean una ruta de carga continua a través de las láminas del techo o la plataforma., correas, vigas, vigas, columnas, vigorizante, placas base, pernos de anclaje y cimientos de hormigón. Cada componente debe tener la resistencia adecuada., rigidez, Estabilidad y durabilidad para el uso previsto..
El trabajo es iterativo.. Una rejilla inicial puede parecer eficiente desde el punto de vista arquitectónico, pero crea miembros de transferencia pesados o interfiere con el equipo de producción.. Un claro muy largo puede mejorar las operaciones pero aumentar la profundidad de las vigas y las reacciones de los cimientos.. Un buen diseño de construcción con estructura de acero equilibra estas demandas en competencia en lugar de optimizar un componente de forma aislada..
Paso 1: Definir los requisitos de construcción
El primer paso es entender qué debe hacer el edificio.. un almacén, taller, hangar de aviones, El gallinero y el edificio comercial de varios pisos pueden usar acero., pero sus rejillas, Las cargas y los criterios de rendimiento son muy diferentes.. El propietario y el equipo de diseño deben acordar el resumen funcional antes de comenzar los cálculos estructurales..
- Longitud total, ancho, altura del alero y altura libre requerida
- Zonas libres de columnas, Ubicaciones de columnas internas y espaciado de bahías preferido.
- Pendiente del techo, marquesinas, parapetos, Aberturas de paredes y arreglos de muelles.
- Puentes grúa, monorraíles, transportadores, andenes y servicios suspendidos
- Entrepisos, oficinas, bastidores de almacenamiento y cargas de piso futuras
- Resistencia al fuego, protección contra la corrosión, Aislamiento y condiciones ambientales.
- Expansión planificada, Paredes reubicables y posible equipamiento futuro.
Los cambios realizados después de desarrollar el modelo y las conexiones pueden provocar un rediseño., desperdicio de material y retrasos en la fabricación. Una base de diseño escrita ayuda a controlar las revisiones y le brinda al cliente, ingeniero, fabricante y contratista el mismo punto de referencia.
Paso 2: Recopilar datos de sitio y diseño
La información del sitio controla muchas decisiones de diseño.. El ingeniero necesita la ubicación del proyecto., códigos aplicables, velocidad del viento, categoría de terreno, datos de nieve o lluvia, parámetros sísmicos, rango de temperatura, Condiciones de exposición y consideraciones sobre inundaciones.. Un informe geotécnico debe identificar la capacidad de carga del suelo., asentamiento, agua subterránea, suelos expansivos, Riesgo de licuefacción y recomendaciones para cimentaciones poco profundas o profundas..
Los estudios topográficos y de servicios públicos también son importantes.. Nivel de piso terminado, drenaje, muros de contención, Los servicios subterráneos y las estructuras adyacentes afectan las bases de las columnas y los cimientos.. Si no se dispone de datos fiables sobre el suelo, Los supuestos de cimentación deben establecerse claramente y verificarse antes de la construcción.. nuestra guía para diseño de cimientos de estructura de acero Explica cómo se coordinan las reacciones de la columna y las condiciones del terreno..

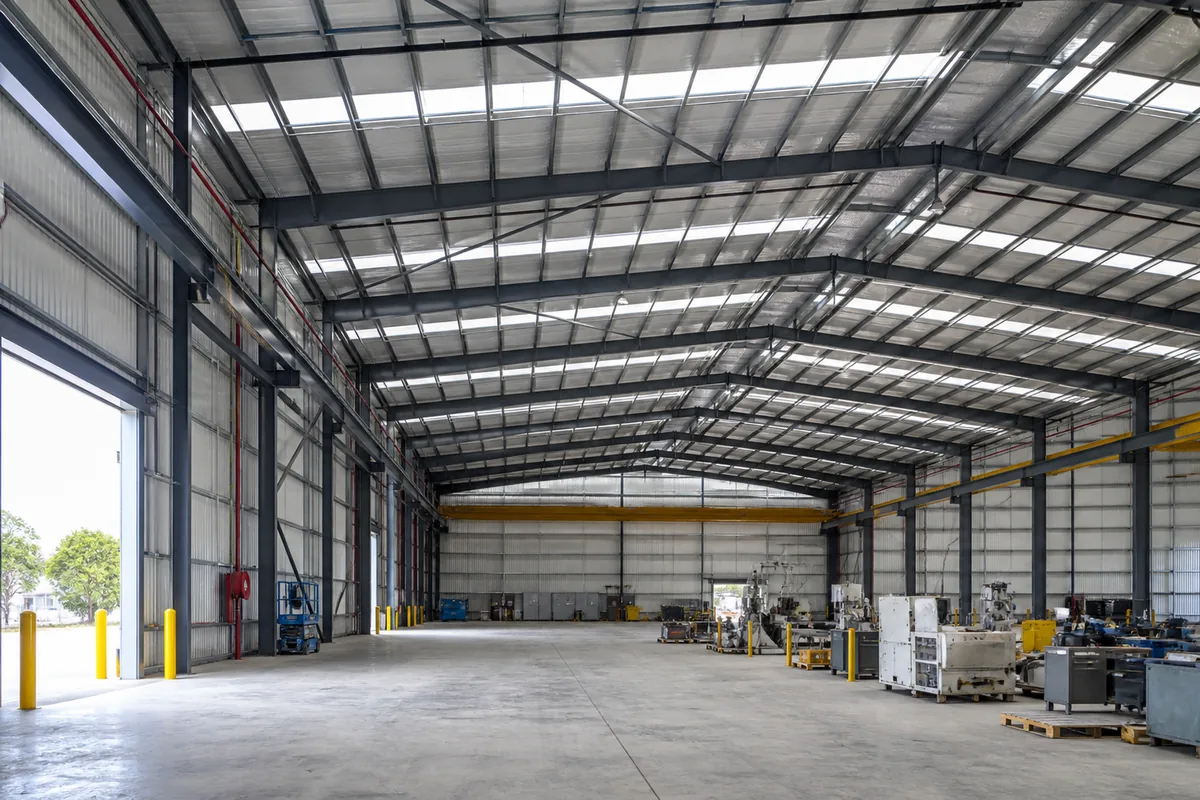

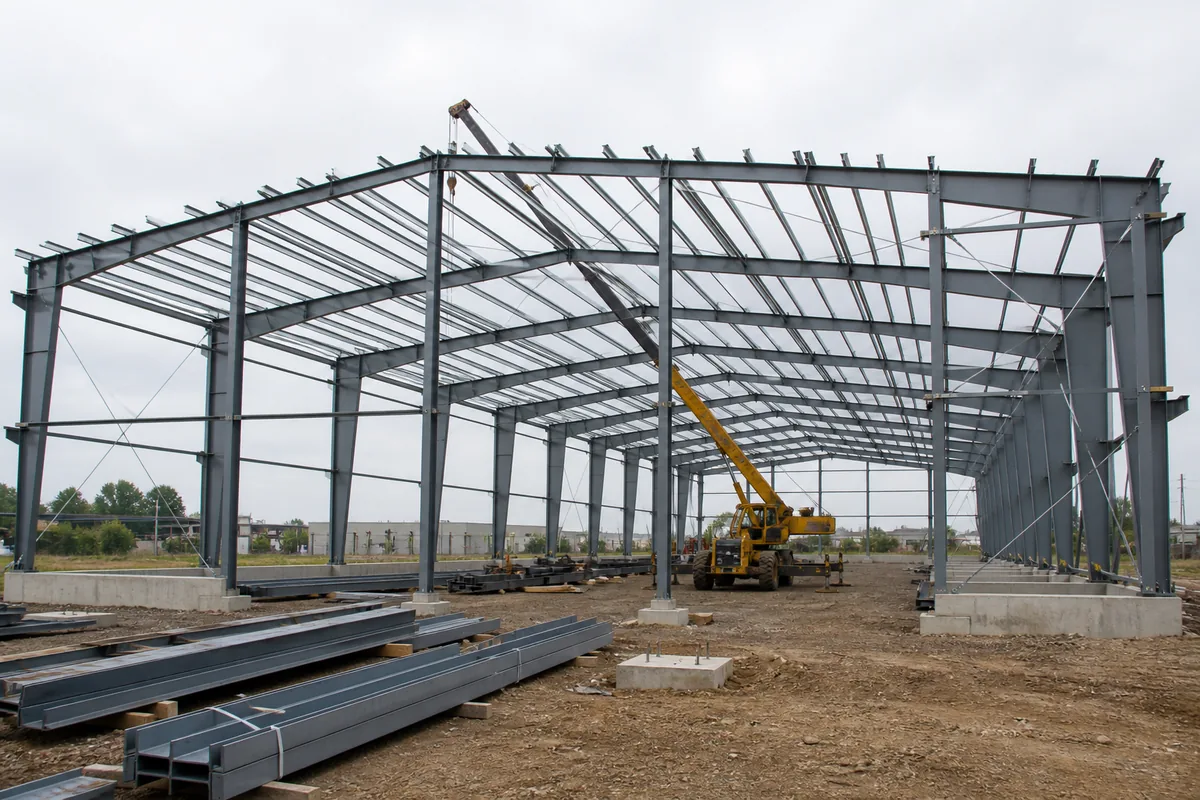

Paso 3: Seleccione el Sistema Estructural
El sistema estructural debe coincidir con la función del edificio., durar, altura, capacidades de carga y fabricación local. Los edificios industriales de un solo piso a menudo utilizan pórticos rígidos porque proporcionan luces libres económicas y un montaje rápido.. Las armaduras de techo pueden ser mejores para luces muy amplias, cargas suspendidas pesadas o zonas de servicio largas. Los edificios de varios pisos pueden usar marcos de momento de acero., marcos reforzados o sistemas de piso compuestos.
Encuadre primario
El marco primario incluye vigas, vigas de techo, vigas y columnas de piso. Estos miembros llevan importantes acciones de gravedad y laterales.. Las secciones soldadas cónicas pueden colocar el acero donde la demanda de flexión es mayor, mientras que las secciones laminadas en caliente pueden simplificar los detalles de adquisición y conexión. La opción más económica depende de los precios locales de los materiales., equipo de fabricación, límites de transporte y repetición.
Encuadre secundario
correas, chicas, Los puntales del alero y los puentes sostienen el techo y el revestimiento de las paredes mientras transfieren las cargas de viento y gravedad a los marcos primarios.. Su separación debe adaptarse a la capacidad del panel., cargas de mantenimiento del techo, sistemas de aislamiento y penetraciones de servicios. Los miembros secundarios también ayudan a restringir las alas comprimidas de los miembros primarios..
Sistema de estabilidad lateral
Marcos rígidos, arriostramiento vertical, Los refuerzos del techo y los diafragmas estabilizan el edificio contra los efectos del viento y los terremotos.. Se deben colocar bahías reforzadas alrededor de las puertas., muelles, ventanas y equipo. El concepto de estabilidad debe fijarse durante el diseño conceptual porque mover un tramo arriostrado tarde puede cambiar las fuerzas de los miembros., cimentaciones y secuencia de montaje.
Paso 4: Determinar las cargas de diseño
Las cargas precisas son la base del análisis estructural. Los ingenieros identifican cargas permanentes del acero., revestimiento, pisos y servicios fijos; cargas impuestas por los ocupantes, almacenamiento y mantenimiento; y cargas ambientales del viento, nieve, lluvia, temperatura y terremotos. Los proyectos industriales también pueden incluir grúas., maquinaria vibratoria, impacto, fatiga, bastidores de tuberías, paneles solares o líneas de producción suspendidas.
- carga muerta: Peso propio de los componentes estructurales y permanentemente unidos.
- carga viva: ocupación, almacenamiento, mantenimiento y equipos moviles
- Carga de viento: presión, succión, Presión interna y elevación en la envolvente del edificio.
- Carga de nieve y lluvia: equilibrado, desequilibrado, condiciones de deriva y encharcamiento cuando corresponda
- Carga sísmica: Fuerzas de inercia basadas en el peligro del sitio., suelo, masa y sistema estructural
- Carga de grúa: cargas verticales de las ruedas, impacto, sobretensión transversal y frenado longitudinal
- Efectos térmicos: expansión, Contracción y fuerzas en juntas de movimiento restringido.
Las cargas se combinan de acuerdo con el código vigente para que las acciones improbables no se agreguen simplemente con su valor total.. El ingeniero también debe considerar los efectos locales, como el viento en las esquinas., ventisqueros junto a parapetos y reacciones concentradas debajo del equipo. Para proyectos con sede en EE. UU., el Especificación AISC para edificios de acero estructural Proporciona requisitos de diseño de acero generalmente aplicables.; Cada proyecto aún debe seguir sus códigos y requisitos de autoridad adoptados localmente..

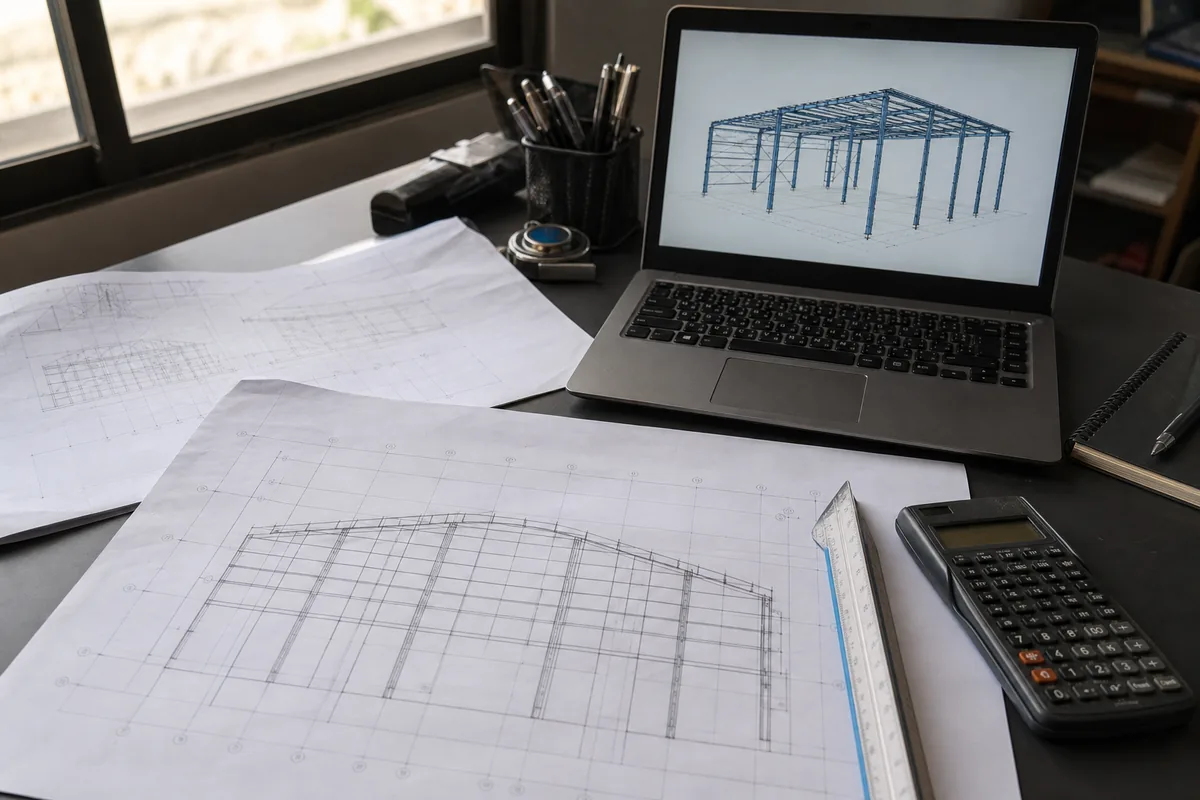

Paso 5: Construya el modelo de análisis estructural
El ingeniero crea un modelo analítico bidimensional o tridimensional que representa la geometría del miembro., apoya, lanzamientos, rigidez y trayectorias de carga. El modelo calcula fuerzas internas., reacciones y deflexiones para las combinaciones de carga requeridas. Debe reflejar el comportamiento real en lugar de simplemente reproducir la geometría del dibujo..
Las condiciones límite requieren especial cuidado.. Una base nominalmente fijada, conexión parcialmente restringida, Un diafragma o un refuerzo de techo flexible pueden cambiar la distribución de fuerzas.. Los efectos de segundo orden representan momentos adicionales causados por la carga axial que actúa a través de la geometría desplazada.. Los modelos deben comprobarse mediante cálculos manuales., revisiones de equilibrio, Formas desviadas y comparaciones con el comportamiento estructural esperado..
Paso 6: Vigas de diseño, Columnas y cerchas
Una vez que las fuerzas de análisis estén disponibles, el ingeniero selecciona los tamaños de los miembros y verifica los estados límite relevantes. Se comprueba que las vigas y vigas estén dobladas., cortar, pandeo lateral-torsional, pandeo y deflexión locales. Se comprueba la compresión axial de las columnas., carga axial combinada y flexión, pandeo general y esbeltez local. Acordes de armadura, Las almas y las regiones de refuerzo deben resistir fuerzas axiales mientras permanecen estables entre los puntos de restricción..
La fuerza por sí sola no es suficiente. La deflexión excesiva del techo puede dañar el revestimiento o el drenaje., mientras que la vibración del suelo puede afectar a los ocupantes y a los equipos sensibles. La alineación de las vías de rodadura de la grúa y el movimiento lateral pueden requerir límites más estrictos que los de un marco de almacén estándar. Por lo tanto, el diseño del edificio con estructura de acero incluye criterios de servicio acordados con el cliente., proveedor de equipos y diseñador de sobres.
Paso 7: Diseño de arriostramiento y estabilidad estructural
El refuerzo proporciona un camino confiable para el viento longitudinal, fuerzas sísmicas y de construcción. El refuerzo transversal del techo transfiere acciones a tramos arriostrados verticales, que luego los entregan a los cimientos. Los arriostramientos y correas de bridas restringen a los miembros primarios contra el pandeo.. Cada aparato ortopédico, vara, ángulo, cable, El refuerzo y la conexión deben diseñarse para las fuerzas que realmente soportan..
La estabilidad temporal es igualmente importante. El sobre completo puede proporcionar una sujeción que no existe durante el montaje.. El método de erección debe especificar tipos temporales., vigorizante, secuenciación del marco y el punto en el que el refuerzo permanente se vuelve efectivo. OSHA requisitos de construcción de acero en 29 CFR 1926 Subparte R son un EE.UU. útil. referencia, mientras que las leyes de seguridad locales rigen el proyecto real.

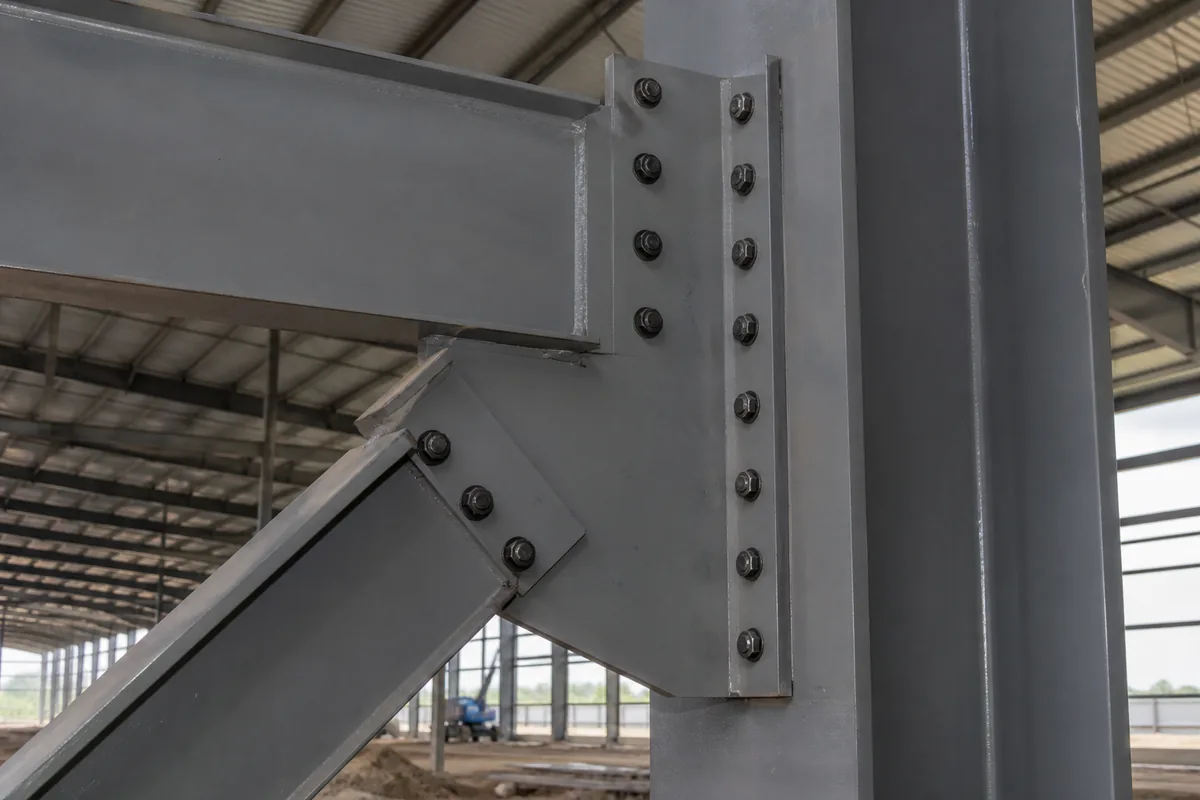

Paso 8: Conexiones de diseño, Placas base y pernos de anclaje
Las conexiones convierten a los miembros individuales en un sistema estructural.. Los detalles comunes incluyen placas terminales atornilladas., placas de brida, pestañas de corte, conexiones asentadas, placas de refuerzo, empalmes y conjuntos soldados. Pernos de control de diseñadores, soldaduras, platos, corte de bloque, cojinete, acción de palanca, fluencia local y rigidez de conexión. Los detalles deben proporcionar acceso a la herramienta., Tolerancias razonables y una secuencia de montaje segura..
Las bases de las columnas transfieren la compresión, edificación, corte y momento en el concreto. Las dimensiones y el espesor de la placa base dependen de la presión y la flexión del soporte., mientras que las varillas de anclaje resisten el levantamiento y ayudan a posicionar la columna. El corte puede transferirse mediante fricción., varillas de anclaje o una llave de corte. Espesor de lechada, distancia al borde, La congestión del refuerzo y la precisión de la plantilla deben coordinarse con los planos de cimentación..
Paso 9: Coordinar fundaciones, Servicios de envolvente y construcción
La estructura de acero no se puede diseñar de forma aislada.. Las reacciones de la columna deben enviarse al ingeniero de cimentación., incluyendo compresión, edificación, cortante y momento para gobernar combinaciones. La flexibilidad de los cimientos puede influir en el comportamiento del marco., especialmente para bases resistentes a momentos o suelos pobres. Los planes de colocación de los pernos de anclaje deben coordinarse antes de colocar el concreto..
Los paneles de techo y pared requieren un espacio de soporte correcto, asignaciones de movimiento, sujetadores y tapajuntas. puertas grandes, persianas, Las ventanas y marquesinas crean marcos locales y efectos de presión del viento.. Mecánico, eléctrico, Los servicios de procesos y protección contra incendios necesitan aberturas y soportes que no debiliten a los miembros principales.. La coordinación temprana evita cortes no autorizados en el sitio y modificaciones difíciles en el campo..
Dibujos de diseño, Detallado y Coordinación BIM
Los dibujos de diseño comunican la intención estructural.: rejillas, niveles, tamaños de miembros, cargas de diseño, vigorizante, fuerzas de conexión, reacciones básicas y estándares requeridos. Los detalles del taller luego convierten esa información en dibujos de piezas individuales., asambleas, listas de pernos y marcas de montaje. El ingeniero revisa las presentaciones para verificar la coherencia con la intención del diseño., mientras que el fabricante sigue siendo responsable de las dimensiones y la información de fabricación definidas en el contrato.
Un modelo tridimensional coordinado puede identificar choques entre tirantes, conductos, grúas, Transportadores y elementos arquitectónicos antes de la fabricación.. BIM es más valioso cuando las responsabilidades, La precisión del modelo y el estado de aprobación son claros.. No reemplaza el juicio de ingeniería., Cálculos o revisión disciplinada de dibujos..
De cheques, Revisiones y lanzamiento de diseño
Antes de que se publiquen los dibujos., Otro ingeniero calificado debe revisar la base de diseño., cargar rutas, modelo de computadora, combinaciones que rigen, utilización de miembros, deflexiones, reacciones y conexiones críticas. El verificador debería poder seguir las suposiciones sin depender de conversaciones no documentadas.. Los comentarios deben resolverse e incorporarse consistentemente en los cálculos., modelos y dibujos.
El control de revisión es esencial una vez que comienza la adquisición. Cada tema debe tener un estatus claro., fecha y descripción de la revisión para que el taller y el sitio sepan qué información está aprobada para la construcción. Un cambio tardío en una puerta., La apertura de la grúa o del servicio puede afectar varios dibujos y piezas fabricadas.. Un proceso de cambio formal permite al ingeniero evaluar las consecuencias estructurales antes de continuar con el trabajo modificado..
Estándares de diseño y aprobación de ingeniería
La norma aplicable depende de la ubicación del proyecto., autoridad y contrato. Los ingenieros pueden trabajar con AISC, Eurocódigos, Estándares británicos, Estándares GB chinos u otros sistemas nacionales. Cargas, grados de materiales, detalles sísmicos, protección contra incendios, soldadura, El empernado y el control de calidad deben formar una base de código compatible.. Mezclar disposiciones aisladas de diferentes estándares sin una base de ingeniería documentada puede crear lagunas o factores de seguridad inconsistentes..
Los cálculos y dibujos finales deben ser preparados o revisados por profesionales calificados y autorizados para la jurisdicción del proyecto.. Es posible que se requiera una verificación independiente para estructuras complejas, tramos largos, geometría inusual, alta demanda sísmica o edificios públicos. La aprobación debe cubrir tanto los cálculos estructurales como la información necesaria para la fabricación y el montaje..
Optimización de costos sin reducir la seguridad
El diseño eficiente reduce el costo total del proyecto, no sólo tonelaje de acero. Bahías repetidas, placas estandarizadas, Los pernos accesibles y menos secciones únicas simplifican los detalles y la fabricación.. Un miembro ligeramente más pesado puede ahorrar dinero si elimina un refuerzo o conexión complicada.. Longitudes de transporte, dimensiones del contenedor, La capacidad de la grúa y el acceso al montaje también pueden controlar la solución económica..
- Alinear cuadrículas de columnas con operaciones, bastidores y equipos
- Utilice geometría de marco repetida y familias de conexiones.
- Seleccione grados de acero y tamaños de sección disponibles localmente
- Coordinar las aperturas antes del análisis y la fabricación.
- Compare los beneficios del claro claro con la profundidad y el peso de las vigas
- Planificar juntas de dilatación y futuras bahías durante el diseño inicial.
- Evaluar la fabricación, gastos de envío y montaje juntos
La optimización no debe eliminar la capacidad de carga requerida, estabilidad, robustez, comportamiento al fuego o durabilidad. El mejor resultado es un diseño que sea fácil de entender., fabricar, transporte, erguido, inspeccionar y mantener.
Errores comunes en el diseño de edificios de acero
- Resumen de diseño incompleto: grúas, se agregan entrepisos o equipos una vez finalizado el marco.
- Suposiciones de carga incorrectas: viento local, ventisquero, Se pasan por alto las condiciones sísmicas o de presión interna..
- Malas ubicaciones de refuerzo: conflictos de refuerzos transversales con puertas, muelles o líneas de producción.
- Comprobaciones de fuerza únicamente: desviación, vibración, El movimiento de encharcamiento o revestimiento no está controlado..
- Bases descoordinadas: varillas de anclaje, las distancias de refuerzo y borde no se pueden construir como se detalla.
- Conexiones demasiado complicadas: platos innecesarios, Las soldaduras y los detalles únicos aumentan el tiempo de taller..
- Sin plan de estabilidad de la erección: el marco depende de componentes que se instalan demasiado tarde en la secuencia.
- Aperturas tardías del servicio: Los conductos y tuberías requieren el corte en el lugar de los miembros estructurales..
Información necesaria antes de comenzar el diseño
Proporcionar información completa permite al proveedor elaborar un concepto más preciso, cotización y cronograma. Como mínimo, compartir la ubicación del proyecto, dimensiones del edificio, uso previsto, altura libre preferida, tamaños de puerta, materiales de techo y paredes, datos de la grúa o del equipo, requisitos del entrepiso, cargas de diseño locales, información geotécnica y fecha de finalización deseada.
Diseños de referencia, Los diagramas de proceso y fotografías de instalaciones similares pueden aclarar la intención operativa.. Si algunos datos no están disponibles, identificarlo como una suposición en lugar de dejarlo sin definir. También puedes revisar nuestros completados. proyectos de estructura de acero al discutir el tipo de edificio requerido y el diseño.
Preguntas frecuentes sobre el diseño de edificios con estructura de acero
¿Cuánto tiempo lleva el diseño de un edificio con estructura de acero??
La duración depende del tamaño del edificio., Complejidad y exhaustividad de los datos del proyecto.. Un edificio sencillo de una sola planta puede progresar rápidamente, mientras grúas, entrepisos, equipo complejo, aprobaciones especiales o revisiones repetidas del cliente requieren más tiempo. Diseño conceptual, cálculos de ingeniería, Los planos de aprobación y los detalles del taller deben planificarse como etapas separadas..
¿Qué software se utiliza para diseñar edificios de acero??
Los ingenieros utilizan el análisis estructural., diseño de miembros, diseño de conexión, software de dibujo y BIM. Las herramientas seleccionadas varían según la empresa y el código.. El software acelera los cálculos y la coordinación, pero el ingeniero debe definir el modelo correctamente, verificar resultados y aprobar el diseño final.
¿Se puede diseñar un edificio de acero para una futura expansión??
Sí. Columnas de pared final, cimientos, drenaje del techo, Se pueden organizar refuerzos y capacidad de servicios públicos para futuras bahías.. La dirección de expansión y los supuestos de diseño deben documentarse al principio., porque la eliminación posterior de los arriostramientos o del marco de la pared final puede afectar la estabilidad.
¿Se incluyen los cimientos en el diseño de edificios de acero??
El ingeniero del acero proporciona reacciones de columna., Detalles de la base y requisitos de anclaje.. El diseño de los cimientos puede ser completado por el mismo equipo o por un ingeniero civil o estructural local., dependiendo del contrato y jurisdicción. Ambos ámbitos deben coordinarse utilizando la misma geometría., combinaciones de carga e información del suelo.
¿Cuál es el insumo de diseño más importante??
Ninguna entrada única controla todos los proyectos. Uso del edificio, cargas del sitio, condiciones del suelo, durar, la altura y el equipamiento deben considerarse juntos. En la práctica, El aporte más valioso es un resumen de diseño completo y estable que distinga claramente los requisitos confirmados de las suposiciones..
Conclusión
El diseño del edificio con estructura de acero convierte las necesidades operativas y las condiciones del sitio en una ruta de carga completa, Sistema de marco coordinado y conjunto de detalles para construir.. El proceso comienza con unas instrucciones claras., luego avanza a través de la recopilación de datos, selección del sistema, cargando, análisis, cheques de miembro, estabilidad, conexiones, cimentaciones y coordinación de planos.. Las decisiones tomadas tempranamente tienen la mayor influencia en la seguridad, peso de acero, Eficiencia de fabricación y flexibilidad futura..
Para un resultado confiable, involucrar al ingeniero estructural, arquitecto, proveedores de equipos, fabricante y equipo de montaje antes de que se congele el diseño. Las responsabilidades claras y la información precisa reducen las revisiones y ayudan a que el edificio de acero terminado funcione según lo previsto durante toda su vida útil..
