Dibujos de estructura de acero: Una guía práctica para compradores

Dibujos de estructura de acero. convertir los requisitos de construcción de un comprador en información que los diseñadores, Los fabricantes y equipos de montaje pueden seguir. Muestran la geometría del edificio., miembros estructurales, conexiones, Materiales y posiciones de instalación que deben trabajar juntos en el proyecto terminado..

Los compradores no necesitan calcular la resistencia de la viga ni diseñar conexiones soldadas.. Sin embargo, Deben poder confirmar la información que afecta el funcionamiento del edificio.: dimensiones generales, altura libre, ubicaciones de columnas, puertas, grúas, entrepisos, revestimiento, Aperturas de equipos y futuras expansiones.. Un detalle omitido en la etapa de aprobación puede convertirse en un costoso cambio de sitio una vez que comienza la fabricación..

Esta guía práctica explica cómo leer los principales tipos de dibujos de construccion de acero, qué deben comprobar los compradores, y donde la revisión de ingeniería profesional sigue siendo esencial.

¿Qué son los dibujos de estructuras de acero??

Los planos de estructuras de acero son los documentos gráficos utilizados para comunicar el diseño., Requisitos de fabricación y montaje de un edificio con estructura de acero.. Un paquete de dibujo completo normalmente contiene varias hojas coordinadas en lugar de un solo dibujo..

Dependiendo de la etapa del proyecto, los dibujos pueden definir:

• Longitud del edificio, ancho, altura y geometría del techo
• Líneas de cuadrícula y posiciones de columnas
• Miembros de acero primarios y secundarios.
• Placas base, pernos de anclaje y cimientos
• Conexiones atornilladas y soldadas
• Diseños de revestimiento de techos y paredes.
• puertas, ventanas, aberturas de ventilación y equipos
• Dimensiones de fabricación y lugares de montaje.

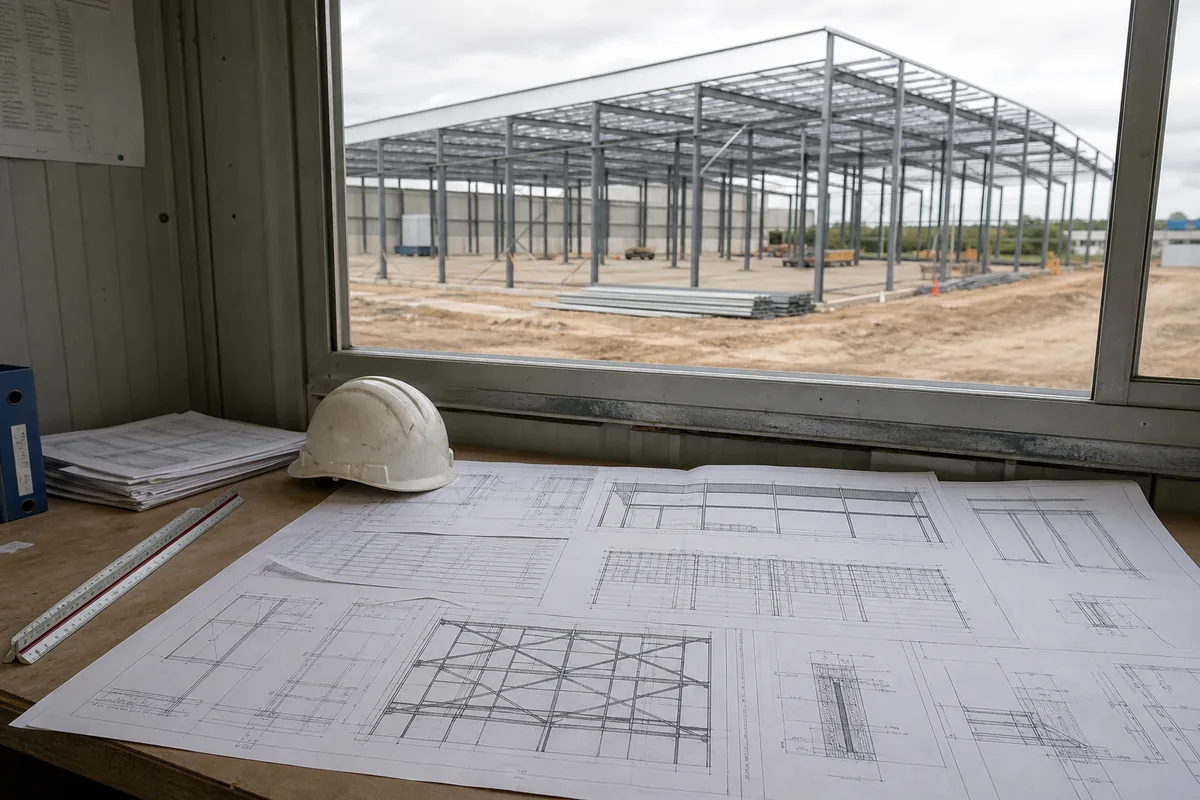

El paquete de planos debe leerse junto con las especificaciones del proyecto., Criterios de diseño y la última revisión aprobada.. Una sola hoja rara vez contiene todos los requisitos.

Principales tipos de planos de construcción de acero

1. Dibujos de disposición general

Los dibujos de disposición general proporcionan la vista general del edificio.. Normalmente incluyen planos, alzados y secciones. Los compradores deben comenzar aquí porque estas hojas muestran las dimensiones principales., rejillas estructurales, forma del techo y aberturas principales.

2. Planos de cimientos y pernos de anclaje

Los dibujos de cimentación muestran reacciones de columnas o geometría de cimentación., dependiendo del alcance del proveedor. Los dibujos de pernos de anclaje definen grupos de pernos, líneas centrales, proyección y orientación. Estos documentos deben coordinarse con el ingeniero civil local antes de verter el concreto..

3. Dibujos de diseño estructural

Los dibujos de diseño estructural describen el sistema de estructura y el tamaño o tipo de columnas., vigas, vigas, arriostramientos y otros elementos portadores de carga. Comunican la intención del diseño utilizado para preparar documentos de fabricación más detallados..

4. Planos de fabricación o taller

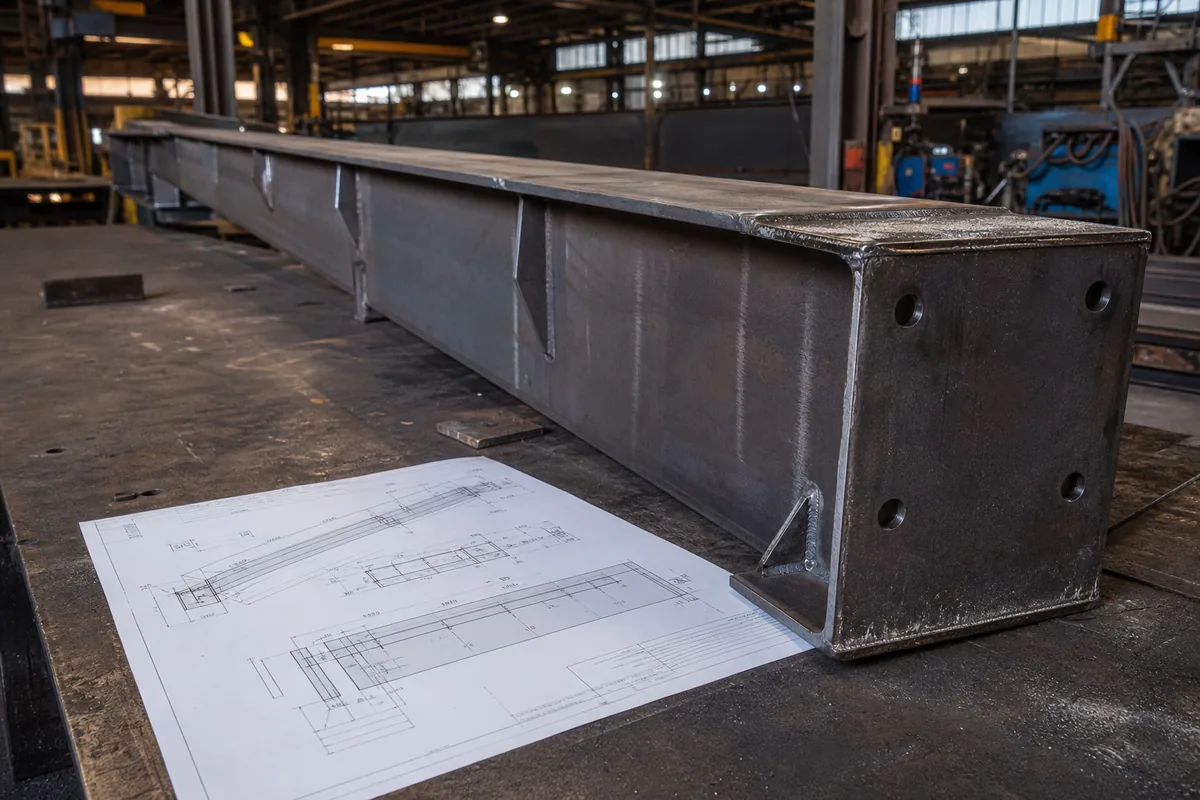

Dibujos de fabricación de acero. Proporcionar la información necesaria para fabricar componentes individuales.. Pueden incluir longitudes exactas de miembros., dimensiones de la placa, posiciones de los agujeros, soldaduras, grados de materiales, Tratamiento de superficies y marcas de piezas de envío..

5. Dibujos de erección

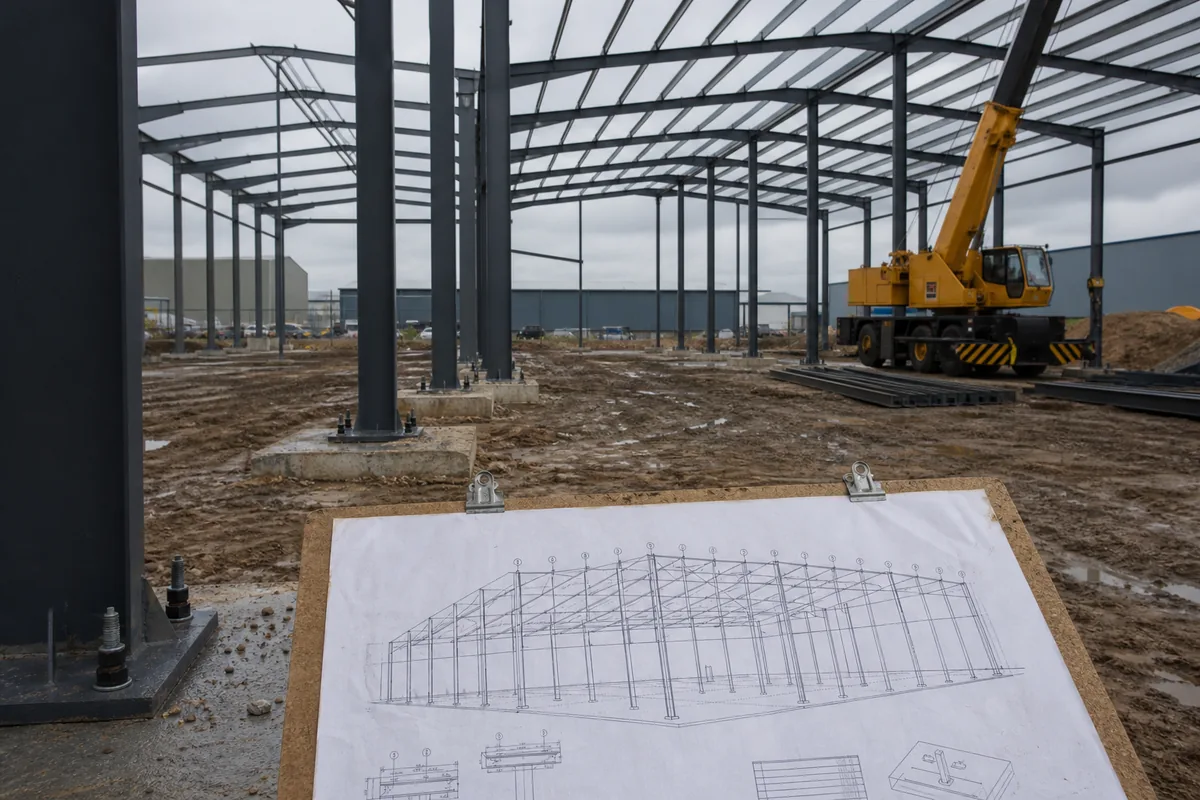

Planos de montaje de acero. mostrar dónde está instalada cada pieza de envío fabricada. Las marcas de los miembros en el dibujo deben coincidir con las marcas aplicadas a los componentes de acero entregados., ayudar al equipo del sitio a identificar columnas, vigas, Hardware de sujeción y conexión..

6. Dibujos de revestimiento de techos y paredes

Los dibujos del revestimiento muestran la dirección del panel., longitudes, vueltas, adornos, destellos, canalones, bajantes, claraboyas y aberturas. Son importantes incluso cuando el marco estructural en sí es correcto., porque los detalles del recinto afectan la resistencia a la intemperie y la apariencia.

Cómo leer planos, Alzados y Secciones

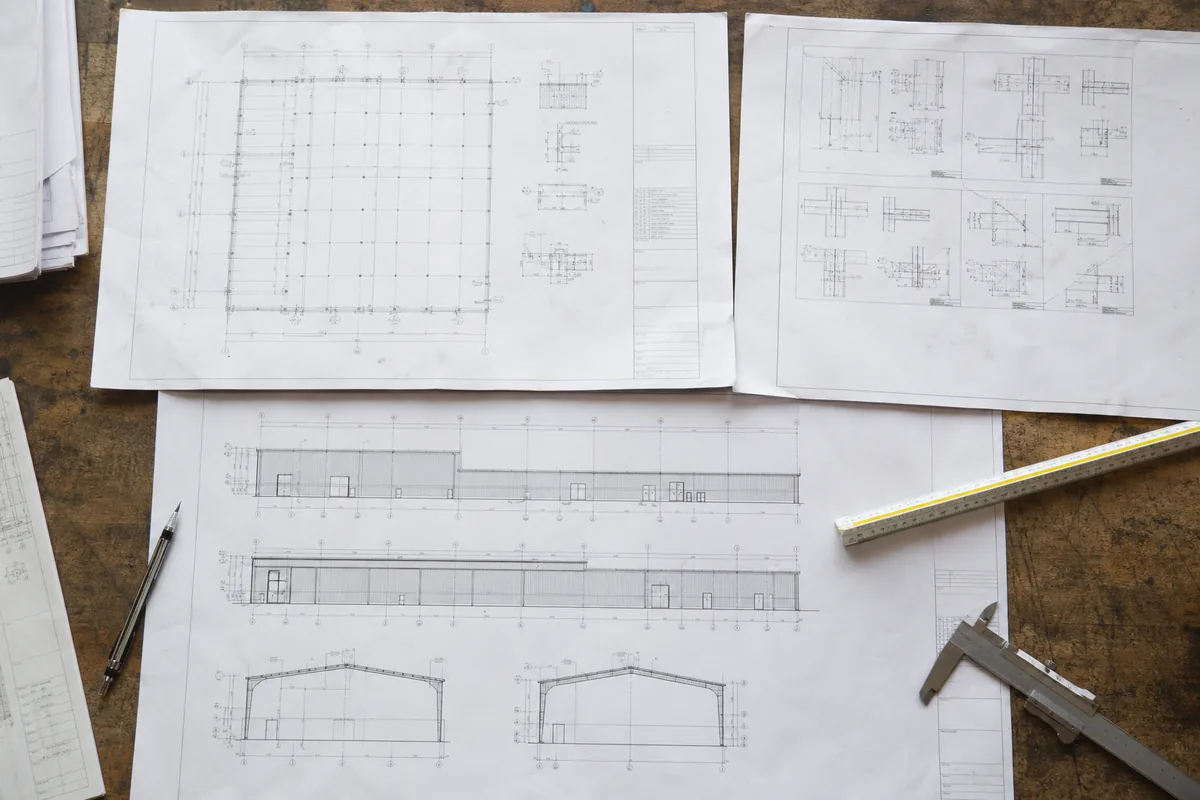

Un plano es una vista que mira hacia abajo sobre el edificio.. Se utiliza para comprobar la huella., líneas de cuadrícula, espaciado de columnas, laureles, puertas y distribución interna. Los alzados muestran las caras exteriores y ayudan a los compradores a verificar la altura de los aleros., altura de la cresta, Aberturas de paredes y forma del techo.. Las secciones atraviesan el edificio para revelar los espacios internos y la relación entre los pisos., estructura y techo.

Las líneas de cuadrícula conectan estas vistas. Una columna en la intersección B-4 de la cuadrícula en el plano debe aparecer en la misma ubicación en la elevación o sección relevante.. Al revisar dibujos de acero estructural, Los compradores deben utilizar referencias de cuadrícula en lugar de confiar únicamente en la posición aparente de un artículo en la página..

Siete elementos esenciales que los compradores deben comprobar

1. Bloque de título, Estado y revisión

Antes de comprobar las dimensiones, identificar el nombre del proyecto, número de dibujo, fecha de asunto, escala, estado de revisión y dibujo. Es posible que una hoja marcada para revisión no esté aprobada para su fabricación.. Cuando se emite una nueva revisión, Las copias obsoletas deben eliminarse de los archivos del proyecto activo..

2. Dimensiones generales y espacio libre

Confirmar la longitud total, ancho, altura del alero e inclinación del techo. Luego verifique las dimensiones utilizables.: altura interna libre debajo de las vigas, ancho claro entre columnas, espacio libre para grúa, Espacio libre entrepiso y espacio alrededor del equipo de producción.. La altura total y la altura útil no siempre son las mismas.

3. Líneas de cuadrícula y ubicaciones de columnas

Verifique el espacio entre bahías y cada columna interna. Una columna que entra en conflicto con una ruta de carga, máquina, El transportador o el pasillo de almacenamiento pueden interrumpir las operaciones incluso si es estructuralmente aceptable.. Para una futura extensión, Confirmar qué pared final está diseñada para acomodar la expansión..

4. Aberturas y Accesorios

Verificar el tamaño, Altura del umbral y ubicación de la rejilla de las puertas., ventanas, persianas, fans y penetraciones de servicio. Confirmar canalones, bajantes, marquesinas, escaleras, pasamanos y tragaluces. Las aberturas grandes pueden requerir marcos adicionales, por lo que deben finalizarse antes de la producción..

5. Marcas de miembros y referencias de conexión

columnas, vigas, A las vigas y arriostramientos normalmente se les asignan marcas como C1., R2 o BR3, aunque cada proveedor puede utilizar un sistema diferente. Estas marcas conectan la disposición general., dibujo de tienda, Lista de embalaje y plano de montaje.. Los compradores deben comprobar que existan los detalles a los que se hace referencia y que se utilice la misma marca de forma constante..

6. Materiales, Recubrimientos y revestimientos

Confirmar los grados de acero especificados., grados de pernos, sistema de pintura o galvanizado, tipo de panel de techo y pared, Grosor del aislamiento y colores del panel.. La aprobación del dibujo debe reflejar el acuerdo comercial.. Si la exposición a la corrosión o la protección contra incendios es importante, Asegúrese de que los requisitos estén claramente documentados..

7. Cargas y requisitos específicos del proyecto

Los criterios de diseño deben coincidir con la ubicación y el uso del proyecto.. Confirmar viento, información sísmica y de nieve, capacidad y servicio de la grúa, cargando entrepiso, equipo suspendido, paneles solares y cualquier carga futura. Los compradores deben proporcionar información operativa., mientras un ingeniero calificado determina los cálculos estructurales según el código aplicable.

Comprender los tamaños de miembros, Pernos y símbolos de soldadura

Los cronogramas de miembros enumeran la sección o perfil fabricado asignado a cada marca. Las dimensiones pueden estar en milímetros u otra unidad declarada.. Nunca asuma la unidad solo por la apariencia.; consulte las notas generales y el bloque de título.

Los detalles de conexión pueden mostrar placas., refuerzos, cantidades de pernos, Diámetros de agujeros y símbolos de soldadura.. No se espera que los compradores verifiquen la capacidad de conexión.. Su función es confirmar que los requisitos funcionales estén presentes y asegurarse de que los dibujos hayan sido revisados ​​por los equipos responsables de ingeniería y fabricación..

Si un detalle de conexión no está claro, solicitar una aclaración por escrito en lugar de hacer suposiciones en el lugar de trabajo. Corte de campo no aprobado, La perforación o la soldadura pueden cambiar la ruta de carga diseñada y dañar los revestimientos protectores..

Desde los planos de aprobación hasta la fabricación y el montaje

Un flujo de trabajo típico de dibujo de una construcción de acero sigue estas etapas:

1. El comprador proporciona la ubicación del proyecto., dimensiones, usar, cargas y accesorios.
2. El proveedor prepara planos de propuesta o aprobación..
3. el comprador, Los consultores locales y los equipos de equipos revisan el diseño..
4. Se incorporan comentarios y se emite una nueva revisión..
5. Se aprueban formalmente la geometría y las especificaciones finales..
6. Los planos de taller detallados se publican para la fabricación..
7. Los planos de montaje y las marcas de los componentes guían la instalación..

Las responsabilidades exactas deben definirse en el contrato.. La aprobación no transfiere la responsabilidad del diseño estructural a un comprador no calificado, pero sí confirma que el proveedor ha entendido correctamente los requisitos funcionales y comerciales del comprador..

Coordinación de cimentaciones y pernos de anclaje

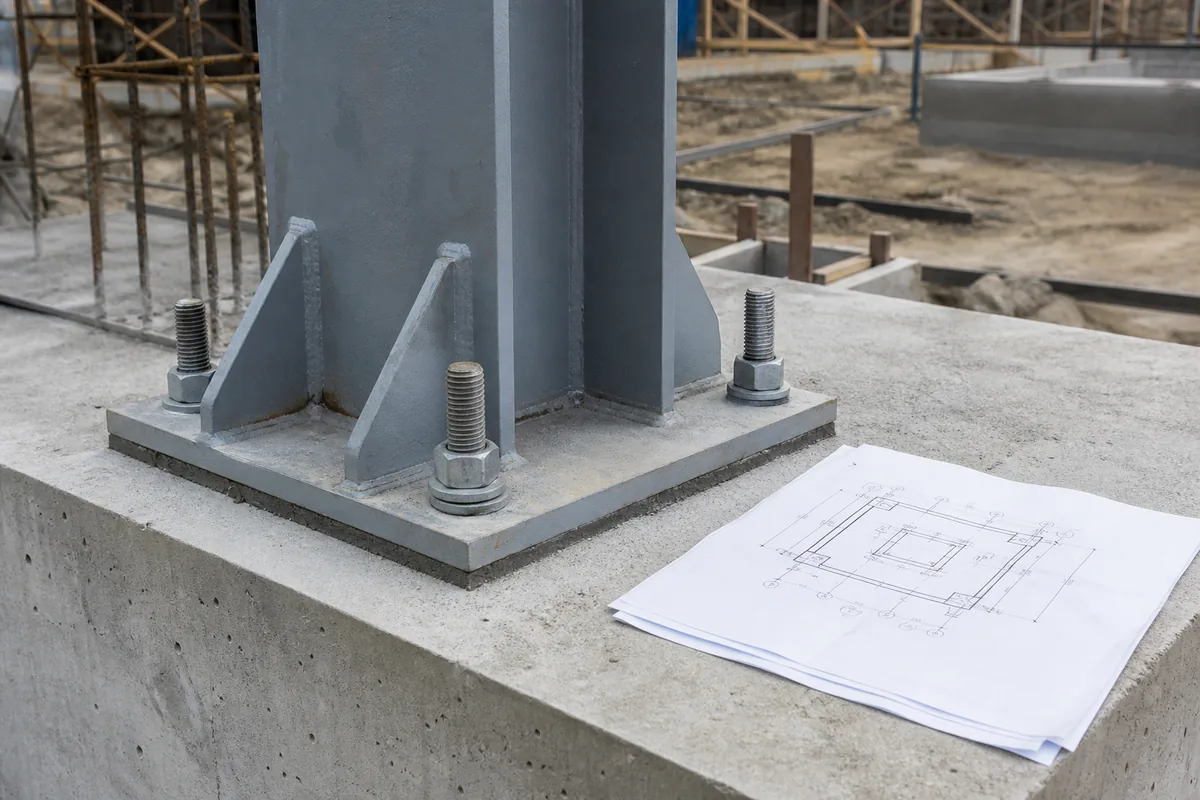

La interfaz entre la estructura de acero y los cimientos de hormigón merece una atención especial.. Verifique las dimensiones de la cuadrícula, niveles de placa base, espaciado entre pernos de anclaje, proyección de pernos y orientación de grupos de pernos asimétricos. El ingeniero de cimentaciones también necesita reacciones de columna fiables e información local del suelo..

Antes de la colocación del hormigón, el contratista debe verificar las plantillas, diagonales, niveles y ubicaciones de pernos. Corregir un error en un perno de anclaje después de que el pedestal se haya curado es mucho más difícil que identificar una discrepancia en el dibujos de estructura de acero.

Qué deben aprobar los compradores y qué deben verificar los ingenieros

Los compradores están en mejor posición para aprobar la información operativa y comercial.: dimensiones, uso del edificio, aberturas, equipo, bandera, accesorios, espacios libres y el alcance de construcción previsto. El ingeniero responsable debe verificar las cargas., estabilidad, capacidad de miembros, diseño de conexión, capacidad de servicio y cumplimiento de las regulaciones locales.

Para un edificio de acero exportado, Los requisitos de aprobación locales deben discutirse con anticipación.. Un proveedor puede preparar documentos estructurales e información de cálculo., pero es posible que aún sea necesario que un profesional con licencia local revise o adapte el diseño para obtener permisos..

Errores comunes en la revisión de dibujos

• Revisando solo el plano de planta: Las elevaciones y secciones pueden revelar conflictos de altura o espacio libre..
• Usando una revisión desactualizada: La fabricación y la obra civil deben utilizar la emisión aprobada actual..
• Ignorar los diseños de los equipos: maquinas, Los estantes y los transportadores deben coordinarse con las columnas y los refuerzos..
• Cambio de aberturas después de la fabricación.: Los cambios tardíos pueden requerir nueva estructura de acero., paneles y arreglos de entrega.
• Suponiendo que todos los elementos estén incluidos: Confirmar el alcance del suministro de cimentaciones., revestimiento, accesorios e instalación.
• Aprobar información poco clara: registrar preguntas y obtener un dibujo revisado o una respuesta escrita.

Lista de verificación de aprobación de planos de estructuras de acero

• Nombre del proyecto, El número de dibujo y la última revisión son correctos..
• Longitud total, ancho, altura, el espacio entre tramos y bahías es correcto.
• Las columnas y los arriostramientos no obstruyen las operaciones..
• puertas, Las ventanas y las aberturas de los equipos coinciden con el diseño previsto..
• Grúa, entresuelo, Se declaran cargas solares y suspendidas..
• Techo, muro, aislamiento, Los colores y accesorios coinciden con la cotización..
• Se coordina la información sobre cimientos y pernos de anclaje..
• Se confirman los criterios de diseño locales y las responsabilidades de aprobación..
• Todos los comentarios de revisión se cierran antes del lanzamiento de fabricación..

¿Por qué elegir Bingfa Steel??

Bingfa Steel ofrece soluciones de estructuras de acero personalizadas para almacenes, talleres, fábricas, edificios agrícolas y proyectos comerciales. Nuestro trabajo puede incluir la comunicación del diseño., dibujos detallados, fabricación de acero, sistemas de techo y pared, Guía de instalación y embalaje para exportación.

Los dibujos claros ayudan a conectar los requisitos del comprador con la producción en fábrica y el montaje en el sitio.. Para solicitar una propuesta, proporcionar la ciudad del proyecto, dimensiones del edificio, solicitud, cargas ambientales, aberturas, Requisitos de grúa o entrepiso y sistema de revestimiento preferido.. También puedes revisar nuestra edificios de talleres de acero o contacta con nuestro equipo con la información de tu proyecto.
